FVB風道橡膠織物補償器產品簡介:

	   該係列產品分為FDZ、FVB、FUB、XB四種型號,由橡膠和橡膠一纖維織物複合材料、鋼製法蘭、套筒、保溫隔熱材料組成,主要用於各種風機、風管之間的柔性連接,其功能是減震、降噪、密封、耐介質、便於位移和安裝,是環境保護領域中一種減震、降噪、消煙除塵的配套件。
	  FVB型風道橡膠補償器產品特性:
	1、橡膠和纖維織物具有良好的反複位移(變化)還原性,能在較小尺寸範圍內提供較大的多維方向補償,能較好的消除各種管道安裝連接時產生的多向誤差。
	2、橡膠和纖維織具有優越的吸聲隔震功能,能有效的減少和消除鍋爐、風機等係統品聲和震動的傳遞。
	3、橡膠和纖維織無力的傳遞損耗,減少了設計程序,無需增加其它輔助設施。
	4、橡膠和纖維織及隔熱材料具有較高耐熱和耐腐蝕性能,不生鏽,減少維修費用。
	5、橡膠和纖維織具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反複位移後恢複原狀。

						技術性能  |
						FVB  |
						FUB  |
						補償長度  |
						±100mm  |
						±90mm  |
						工作壓力  |
						≤4500pa  |
						≤4500pa  |
						溫度範圍  |
						-40℃-300℃  |
						-40℃-300℃  |
						安裝長度  |
						300-450mm  |
						300-450mm  |
						拉伸長度變化率  |
						≤15%  |
						≤15%  |
						兩端之支架間距之和  |
						≤50m  | |
						兩端滑動支架間距  |
						2-4m  | |
						膠料性能  | ||
						拉伸強度  |
						≥12MPa  |
						≥12MPa  |
						扯斷伸長率  |
						≥300%  |
						≥300%  |
						扯斷永久變形  |
						≤25%  |
						≤25%  |
						硬度  |
						58±30  |
						58±30  |
						熱空氣考化  |
						70℃×72h  |
						70℃×72h  |
						扯斷伸長變化率  |
						≥20%  |
						≥20%  |

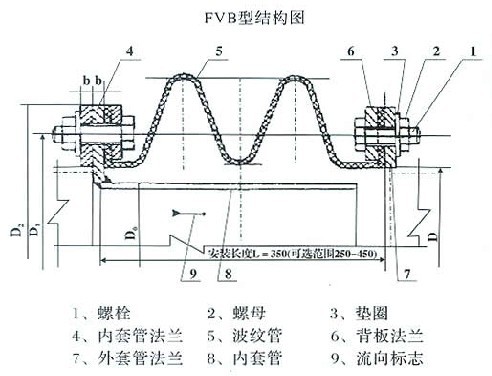

FVB型風道橡膠補償器連接尺寸
| 號(mm) | 管外徑 D | D1 | D2 | D3 | b | 連接螺栓數量 n×фM | 重量 kg |
| FVB500 | 529 | 600 | 640 | 469 | 8 | 16×M16 | 89.8 |
| FVB600 | 630 | 705 | 755 | 570 | 114.6 | ||
| FVB700 | 720 | 810 | 860 | 660 | 18×M16 | 134.8 | |
| FVB800 | 820 | 920 | 975 | 760 | 18×M20 | 192 | |
| FVB900 | 920 | 1020 | 1075 | 860 | 20×M20 | 213.8 | |
| FVB1000 | 1020 | 1120 | 1175 | 960 | 24×M20 | 241.6 | |
| FVB1100 | 1120 | 1220 | 1275 | 1060 | 10 | 263 | |
| FVB1200 | 1220 | 1320 | 1375 | 1160 | 30×M22 | 312.6 | |
| FVB1300 | 1320 | 1420 | 1475 | 1260 | 335 | ||
| FVB1400 | 1420 | 1520 | 1575 | 1360 | 36×M22 | 369.6 | |
| FVB1500 | 1520 | 1630 | 1685 | 1440 | 36×M22 | 349.4 | |
| FVB1600 | 1620 | 1730 | 1785 | 1540 | 477.5 | ||
| FVB1700 | 1720 | 1830 | 1885 | 1640 | 44×M22 | 515.9 | |
| FVB1800 | 1820 | 1930 | 1985 | 1740 | 536 | ||
| FVB1900 | 1920 | 2030 | 2085 | 1840 | 565.2 | ||
| FVB2000 | 2020 | 2130 | 2185 | 1940 | 12 | 44×M27 | 725.2 |
| FVB2200 | 2220 | 2340 | 2410 | 2140 | 50×M27 | 881.8 | |
| FVB2400 | 2420 | 2540 | 2610 | 2340 | 14 | 54×M27 | 953 |
| FVB2500 | 2520 | 2640 | 2710 | 2440 | 56×M30 | 1057.5 | |
| FVB2600 | 2620 | 2760 | 2810 | 2540 | 58×M30 | 1098.4 | |
| FVB2800 | 2820 | 2960 | 3030 | 2740 | 60×M30 | 1260.9 | |
| FVB3000 | 2030 | 3160 | 3230 | 2940 | 64×M30 | 1347.8 | |
| FVB3200 | 3220 | 3360 | 3430 | 3140 | 72×M30 | 1440.5 |
